Trang chủMạch công suất loa sub là gì? Mạch loa sub điện, sub ô tô
Với nhiệm vụ khuếch đại tín hiệu từ nguồn phát trước khi truyền đến loa sub, mạch công suất đảm bảo âm thanh trầm được phát ra với chất lượng cao nhất. Nhờ vào công nghệ và thiết kế tối ưu, mạch công suất loa sub mang lại sự sống động, độ sâu và độ rõ ràng cho những dải âm trầm thấp, tạo nên trải nghiệm âm nhạc toàn diện hơn cho người nghe.
Mạch công suất loa sub là gì?
Mạch công suất loa sub, hay còn gọi là mạch khuếch đại công suất cho loa subwoofer, là một bộ phận trong hệ thống âm thanh chịu trách nhiệm khuếch đại tín hiệu âm thanh từ nguồn phát (như ampli hoặc bộ xử lý âm thanh) trước khi truyền tới loa sub. Mạch này đảm bảo rằng tín hiệu âm thanh được khuếch đại đủ mạnh để loa sub có thể tái tạo các âm thanh tần số thấp, chủ yếu là dải bass.
Mạch công suất sub thường được thiết kế để hoạt động với mức công suất lớn, đáp ứng yêu cầu của các loa sub chuyên dụng, đặc biệt là trong các hệ thống âm thanh sân khấu hoặc dàn âm thanh gia đình có hiệu suất cao. Chất lượng của mạch công suất ảnh hưởng trực tiếp đến độ rõ và mạnh mẽ của âm trầm, tạo ra trải nghiệm nghe nhạc sâu lắng và sống động hơn.
Cấu tạo mạch công suất sub
Cấu tạo mạch công suất của loa subwoofer, hay còn gọi là mạch ampli của sub, đóng vai trò quan trọng trong việc khuếch đại tín hiệu âm thanh để tái tạo âm trầm mạnh mẽ và rõ ràng. Một mạch công suất sub thường bao gồm các thành phần chính như sau:
- Nguồn cung cấp điện (Power Supply): Đây là phần cung cấp điện năng cho toàn bộ mạch hoạt động. Nguồn cung cấp điện có thể sử dụng biến áp hoặc các bộ nguồn xung (switching power supply), và được thiết kế để cung cấp đủ năng lượng cho các giai đoạn khuếch đại của mạch. Nguồn cung cấp thường bao gồm các linh kiện như cầu diode, tụ điện, và bộ lọc để đảm bảo điện áp ổn định và hạn chế nhiễu.
- Giai đoạn khuếch đại (Amplification Stage): Đây là phần chính của mạch công suất, nơi tín hiệu âm thanh được khuếch đại lên một mức độ đủ mạnh để điều khiển củ loa sub. Giai đoạn này bao gồm các transistor, MOSFET hoặc các linh kiện bán dẫn khác được sắp xếp theo kiểu mạch class D, class AB hoặc class H tùy thuộc vào thiết kế. Class D là loại phổ biến nhất trong các mạch công suất của sub do hiệu suất cao và ít tỏa nhiệt.
- Mạch điều khiển tín hiệu (Signal Processing Circuit): Mạch này thường bao gồm các bộ lọc, mạch cắt tần số thấp (low-pass filter) để loại bỏ các tần số cao không cần thiết và chỉ cho phép các tần số trầm đi qua. Mạch điều khiển này có thể điều chỉnh các thông số như âm lượng (volume), cường độ bass (bass boost), và độ nhạy (sensitivity) để tối ưu hóa âm thanh.
- Mạch bảo vệ (Protection Circuit): Để đảm bảo độ bền và tuổi thọ của loa, mạch công suất thường được trang bị thêm các mạch bảo vệ chống quá nhiệt, quá dòng, và ngắn mạch. Những mạch này giúp ngăn chặn tình trạng cháy nổ hoặc hư hỏng các linh kiện bên trong khi loa hoạt động quá tải.
- Cổng đầu vào và đầu ra (Input/Output Ports): Đây là nơi tiếp nhận tín hiệu âm thanh từ nguồn phát (như mixer hoặc ampli khác) và đầu ra để kết nối với củ loa sub. Các cổng này thường là cổng RCA hoặc cổng XLR cho đầu vào tín hiệu và cổng loa cho đầu ra.

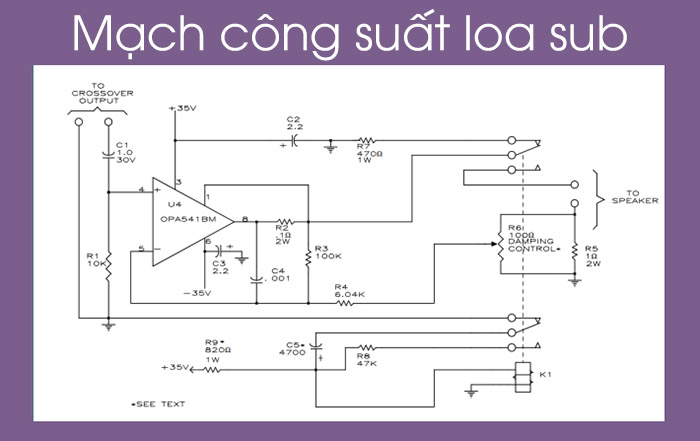

Sơ đồ mạch công suất cho loa sub
Một số mẫu mạch khuếch đại loa sub được ưa chuộng hiện nay
Dưới đây là một số mẫu mạch công suất khuếch đại cho loa sub chất lượng cao mà bạn có thể tham khảo:
Mạch loa sub 12v oto Pa-80d 1000W
Mạch loa sub 12v oto Pa-80d 1000W là một giải pháp mạnh mẽ dành cho các hệ thống âm thanh xe hơi, mang lại chất lượng âm thanh vượt trội và tiếng bass sâu lắng, mạnh mẽ. Với công suất đỉnh lên đến 1000W, mạch loa này đảm bảo âm trầm rõ ràng và sống động, phù hợp cho các dòng nhạc yêu cầu độ rung và âm thanh tần số thấp. Ngoài ra, việc sử dụng điện áp 12V giúp mạch loa tương thích tốt với hệ thống điện trên ô tô, tiết kiệm năng lượng và dễ dàng lắp đặt.
Thiết kế của mạch PA-80d rất nhỏ gọn nhưng không kém phần bền bỉ, giúp chịu được môi trường khắc nghiệt bên trong ô tô. Hệ thống xử lý âm thanh tiên tiến cùng khả năng khuếch đại mạnh mẽ đảm bảo mang đến trải nghiệm nghe nhạc ấn tượng mà không bị méo tiếng. Sản phẩm này phù hợp với nhiều dòng xe và hệ thống loa, là lựa chọn tối ưu cho những ai muốn nâng cấp hệ thống âm thanh xe hơi của mình.

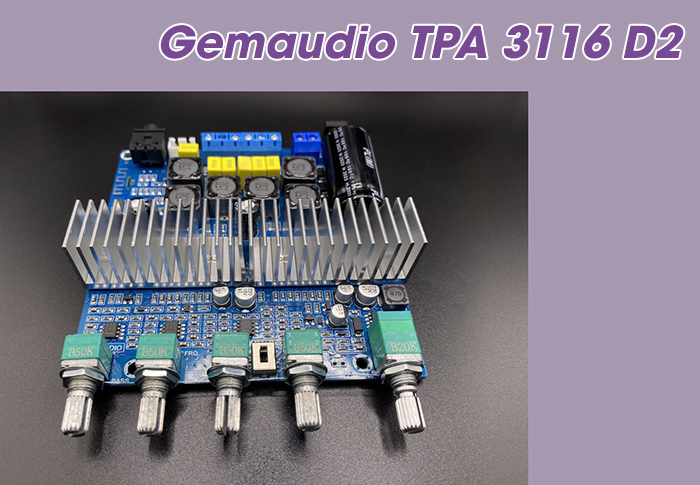

Mạch công suất sub điện Gemaudio TPA 3116 D2
Mạch công suất sub điện Gemaudio TPA 3116 D2 là một giải pháp lý tưởng cho những ai đang tìm kiếm một thiết bị khuếch đại mạnh mẽ với công suất lên đến 100W mono. Sử dụng chip khuếch đại TPA 3116 D2, sản phẩm này cung cấp khả năng xử lý âm thanh hiệu quả và rõ ràng. Mạch còn tích hợp tiền khuếch đại, giúp nâng cao chất lượng âm thanh trước khi phát qua loa, đặc biệt phù hợp cho các hệ thống subwoofer. Ngoài ra, tính năng bảo vệ chống sốc khi khởi động giúp tránh tình trạng loa phát ra tiếng “bụp” khó chịu khi mở hoặc tắt nguồn, đảm bảo an toàn cho loa và hệ thống âm thanh.
Sản phẩm này hỗ trợ nguồn DC từ 12-24V, với dòng điện càng cao thì hiệu suất càng mạnh mẽ, đặc biệt là khi sử dụng loa có trở kháng từ 2-8 ohm. Mức công suất khuếch đại thay đổi linh hoạt theo nguồn điện, từ 10W với loa 8 ohm ở 12V, cho đến 100W với loa 2-3 ohm ở 24V. Kèm theo mạch là hai núm điều chỉnh âm lượng và một dây input 3p, giúp người dùng dễ dàng điều chỉnh âm thanh theo ý muốn.
Mạch loa sub class D TPA3116
Mạch loa sub Class D TPA3116 được thiết kế đặc biệt cho các hệ thống âm thanh subwoofer với công nghệ khuếch đại hiện đại, mang lại hiệu suất âm thanh mạnh mẽ và sắc nét. Với chip khuếch đại TPA3116D2, mạch loa này có khả năng cung cấp công suất lên đến 100W, đảm bảo âm bass mạnh mẽ, tròn đầy và rõ ràng. Điện áp cung cấp từ DC 12-24V giúp mạch hoạt động ổn định và linh hoạt trong nhiều ứng dụng âm thanh khác nhau. Kích thước nhỏ gọn của mạch với các số đo 83 x 55 x 27mm, giúp dễ dàng lắp đặt vào các thiết bị âm thanh mà không chiếm quá nhiều không gian.
THÔNG SỐ KĨ THUẬT
– Chip khuếch đại: TPA3116D2.
– Điện áp cung cấp : DC 12-24V.
– Công suất: 100W.
– Trở kháng: 2 – 8Ω ( tối ưu nhất là 3-4 ohm )
– Kích thước : 83 X 55 X 27mm.

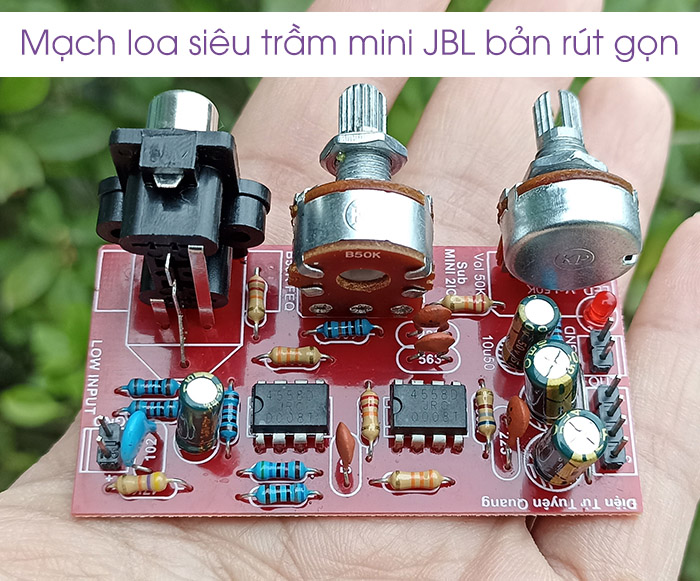

Mạch loa siêu trầm mini JBL bản rút gọn
Mạch loa siêu trầm mini JBL bản rút gọn là một sản phẩm chuyên dụng dành cho những người đam mê âm thanh chất lượng cao nhưng có không gian hạn chế. Với thiết kế nhỏ gọn chỉ 36mm x 68mm, sản phẩm này dễ dàng lắp đặt vào nhiều loại hệ thống âm thanh khác nhau mà không chiếm nhiều diện tích. Mạch sử dụng chất liệu phíp FR4 bền bỉ cùng linh kiện chất lượng từ Đài Loan, mang lại hiệu suất hoạt động ổn định và tuổi thọ dài. Điện áp hoạt động của mạch là từ +/-10V đến +/-15V, phù hợp cho các nguồn điện một chiều đối xứng, giúp đảm bảo hoạt động hiệu quả trong mọi điều kiện.
Bên cạnh đó, mạch loa siêu trầm JBL này còn được tối ưu cho việc lọc tín hiệu siêu trầm với 1 kênh (MONO), giúp âm thanh phát ra trở nên rõ ràng và mạnh mẽ hơn. Nhờ công nghệ lọc tín hiệu tiên tiến, sản phẩm này đặc biệt phù hợp cho các hệ thống loa siêu trầm, nâng cao trải nghiệm âm thanh với âm bass mạnh mẽ và sâu lắng.

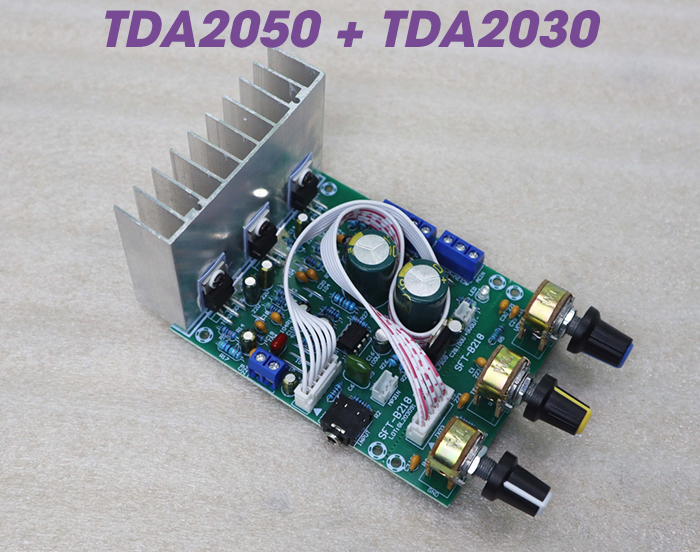

Mạch công suất loa sub điện TDA2050 + TDA2030
Mạch công suất loa sub điện TDA2050 + TDA2030 là một giải pháp hoàn hảo cho hệ thống âm thanh 2.1 với đầu ra 3 kênh, gồm kênh trái, phải và kênh loa trầm. Với các kênh trái và phải được trang bị hai IC TDA2030A, mỗi kênh có công suất cực đại lên đến 18W, mạch này phù hợp với loa toàn dải có kích thước từ 2,5 đến 4 inch và trở kháng từ 4 đến 8 ohm. Điều này giúp đảm bảo khả năng tái tạo âm thanh rõ ràng và cân đối giữa các dải tần. Loa trầm được hỗ trợ bởi IC TDA2050A, cung cấp công suất cực đại 32W, thích hợp cho loa có kích thước từ 5 đến 8 inch và trở kháng tương tự. Thiết kế này mang lại trải nghiệm âm thanh sâu lắng, mạnh mẽ với âm bass đầy đặn.
- Điện áp sử dụng: nguồn đôi AC9 – 15V, nên sử dụng biến áp AC12V công suất trên 30W
- Đầu ra loa: 2.1 3 kênh
- Các kênh trái và phải: TDA2030A x 2, công suất cực đại: 18W x 2, nên sử dụng loa toàn dải 2,5 – 4 inch, 4 – 8 ohm
- Công suất loa trầm: TDA2050A x 1, công suất cực đại: 32W, 5 – 8 inch, nên sử dụng loa trầm 4 – 8 ohm
- Công suất đầu ra: DC12V 1.5A
Lưu ý khi chọn mua mạch công suất loa sub phù hợp
- Công suất mạch phù hợp với loa sub Trước hết, bạn cần đảm bảo rằng công suất của mạch đủ lớn để đáp ứng yêu cầu của loa sub. Công suất của mạch nên tương ứng với công suất RMS của loa sub mà bạn đang sử dụng.
- Chất lượng linh kiện và thiết kế của mạch Chất lượng linh kiện trong mạch công suất sẽ ảnh hưởng trực tiếp đến âm thanh phát ra và độ bền của sản phẩm. Bạn nên chọn mạch được làm từ các linh kiện chất lượng cao như tụ điện, transistor, và IC ổn định. Ngoài ra, thiết kế mạch cũng cần chú trọng đến khả năng tản nhiệt, đảm bảo mạch không bị quá nhiệt khi hoạt động ở công suất cao trong thời gian dài.
- Khả năng điều chỉnh và tính linh hoạt Mạch công suất nên có khả năng điều chỉnh các thông số âm thanh như bass, treble, và mid để bạn có thể tùy chỉnh âm thanh theo sở thích cá nhân hoặc yêu cầu của hệ thống âm thanh. Một số mạch công suất còn đi kèm với các chức năng bảo vệ quá tải, ngắn mạch, giúp bảo vệ hệ thống khỏi các sự cố bất ngờ.
- Thương hiệu và bảo hành Khi chọn mua mạch công suất, bạn nên ưu tiên các sản phẩm từ các thương hiệu có uy tín trên thị trường. Những sản phẩm từ các thương hiệu nổi tiếng thường được thiết kế và kiểm tra kỹ lưỡng, mang lại hiệu suất tốt hơn và ít gặp sự cố.
- Khả năng phối ghép với các thiết bị khác Mạch công suất cần có khả năng phối ghép tốt với các thiết bị âm thanh khác trong hệ thống của bạn, bao gồm amply, mixer, và loa sub. Bạn cần kiểm tra các cổng kết nối như RCA, XLR, hoặc các cổng tín hiệu khác để đảm bảo mạch có thể dễ dàng kết nối với hệ thống âm thanh hiện có.
Mạch công suất loa sub đóng vai trò thiết yếu trong việc mang lại âm bass chất lượng, đáp ứng nhu cầu âm thanh cho cả các hệ thống gia đình và sân khấu chuyên nghiệp. Chính vì thế, lựa chọn một mạch công suất phù hợp sẽ đảm bảo loa subwoofer của bạn hoạt động ổn định và mang đến âm thanh ấn tượng, đầy sức mạnh.
